ABB SPA - RS485 通訊接口轉換器
一、 概述
ABB SPA - RS485 通訊接口轉換器主要應用于ABB設備，將SPA BUS通信接口轉換為標準RS485通訊總線。
二、 功能及特點
1.支持RS485半雙工工作方式。
2.無須外接電源，即可保證遠距離傳輸。
3.零延時自動轉換RS485的信號收發方向。
4.無須修改原有軟件，即可使SPA BUS的通訊距離延長1000米。
5.支持多機通訊，最多可連接128個節點。
三、 性能參數
1.電 源：不需外接電源
2.通訊方式：半雙工
3.傳 輸 線：雙絞線
4.通訊距離：1000米
5.通訊速率：110bps-115200bps
6.連接節點：128個
7.外形尺寸：DB9/DB9轉接盒53×33×17，含接線轉換頭73×33×17

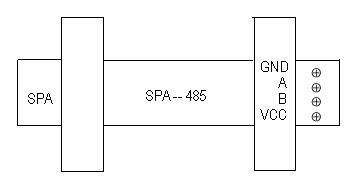

四、 引腳定義
1、SPA端（DB9公頭/針型）
2、RS-485端（DP4螺絲壓接型）引腳定義
注：SPA485轉換器無需外接電源
五、 使用說明
SPA與RS-485接口設備相連（信號轉換的功能）
RS-485端（螺絲壓接型） RS-485接口設備
485- ----------------------------- 數據 -
485+ ----------------------------- 數據 +
注：SPA -485轉換器的SPA端（針型）直連ABB設備SPA通訊口
